Dřevní štěpka v energetice

AIR TECHNIC s.r.o. navrhuje a dodává technologická zařízení pro sušení dřevní štěpky v energetice. Robustní konstrukce sušáren umožňuje sušení hnědé lesní dřevní štěpky (hrabanky s minerálními příměsemi) až do velikosti částic P100.
Účelem technologického zařízení je vysušení paliva, resp. snížení vodního obsahu v biomase, z důvodu zvýšení energetické hodnoty (výhřevnosti).

• Vlhkost štěpky na vstupu do sušárny až 60%

• Vlhkost štěpky na výstupu ze sušárny i méně než 5%

Technologické zařízení pro vysušení dřevní štěpky tvoří celek, který se skládá z vlastní sušárny štěpky a vzduchotechnického zařízení pro přívod sušícího vzduchu do sušárny a přirozený nebo nucený odvod vlhkého nasyceného vzduchu ze sušárny.

Sušárna štěpky je bloková jednopodlažní hrabicová sušárna žlabové konstrukce určená pro sušení dřevní štěpky vzduchem o teplotě 80 až 95°C, s využitím nízkopotenciálního odpadního tepla.

Pro ohřev sušícího vzduchu je možné využít různé zdroje tepla:

• teplá voda, horká voda, pára

• zemní plyn, LPG

• spaliny

Sušící výkon sušáren závisí na objemu odpařené vody, dané vstupní a výstupní vlhkostí štěpky a teplotě sušícího vzduchu, resp. výkonu zdroje tepla:

• Sušárna S2 (do 4 t/h)

• Sušárna S4 (do 12 t/h)

• Sušení větších objemů dřevní štěpky je dosaženo paralelním řazením sušáren.

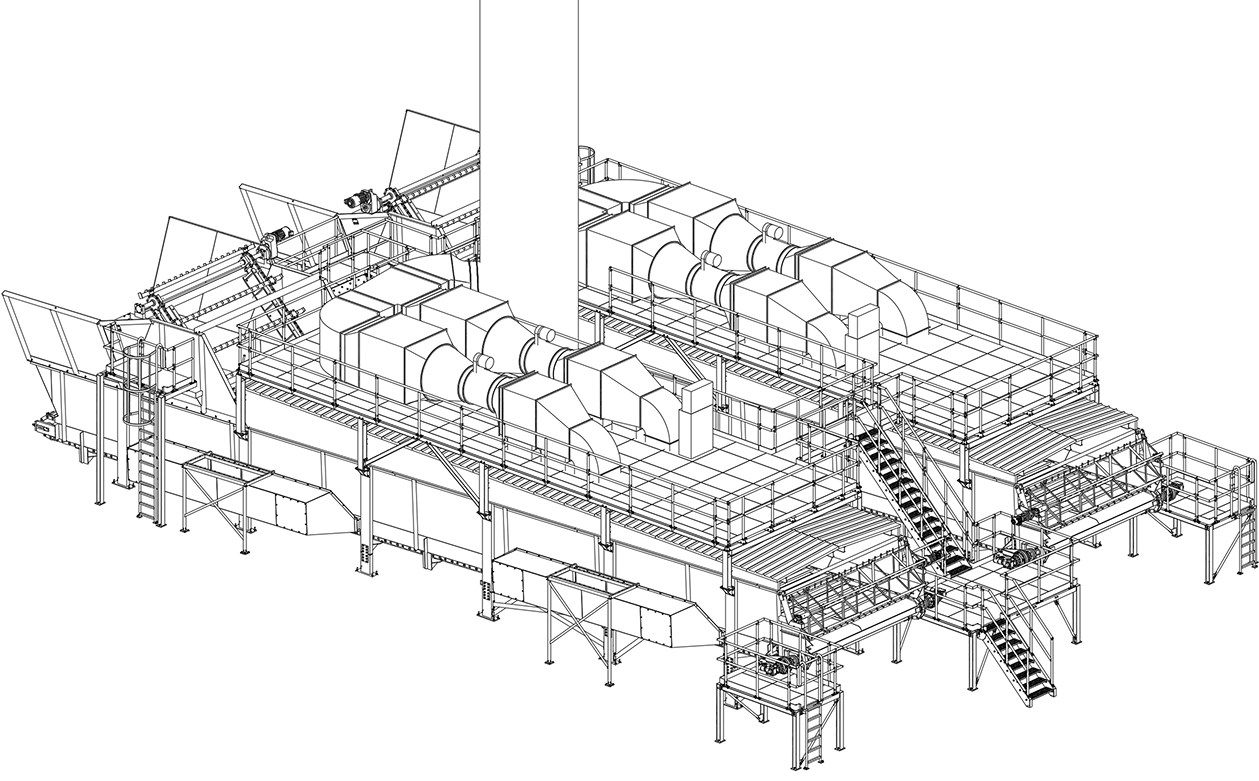

Obr. Sušárny S4 (2ks), vč. zákrytu a vzduchotechniky pro odvod vlhkého vzduchu do komína (C-energy s.r.o., Planá nad Lužnicí)

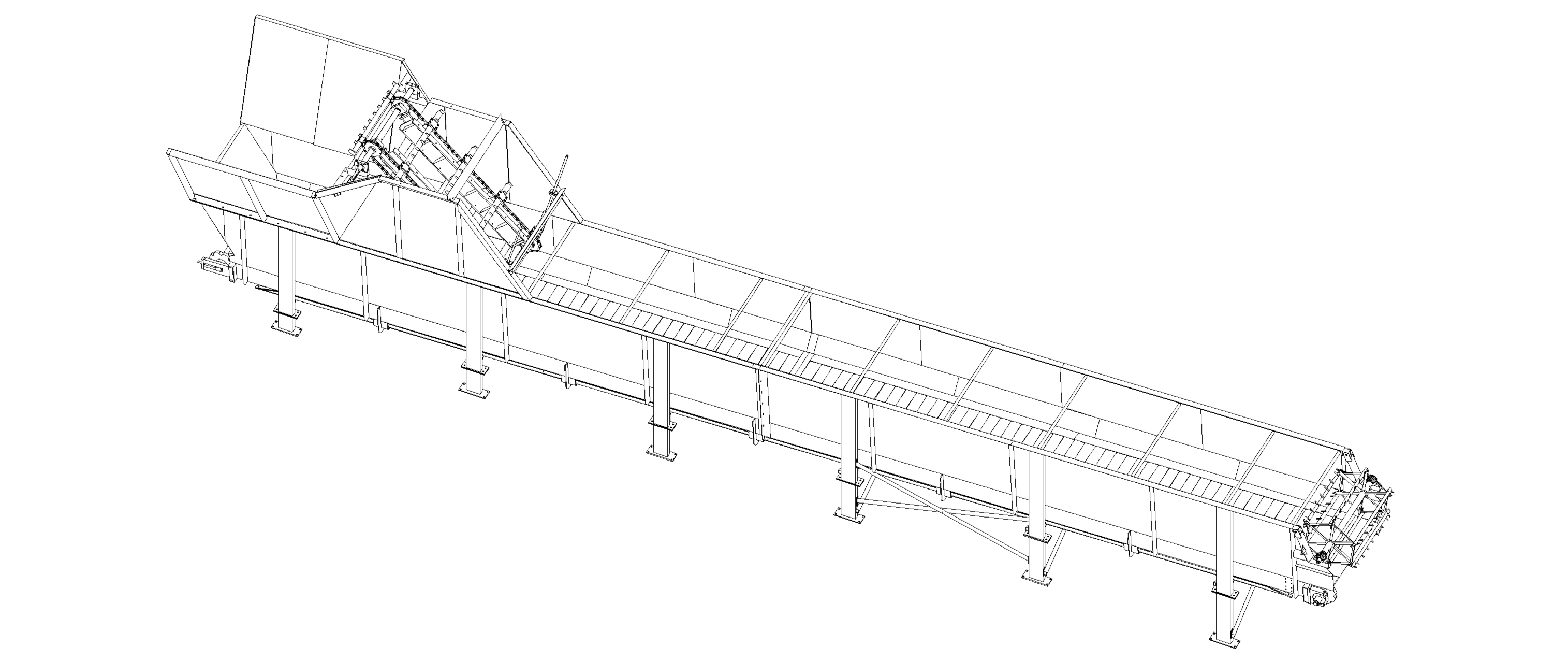

Obr. Sušárna S2, bez zákrytu a vzduchotechniky

AIR TECHNIC s.r.o. navrhuje a dodává systémy pro příjem, dopravu, třídění a skladování dřevní štěpky v energetice.

Pro příjem a vstup dopravovaného materiálu do systému strojní dopravy používáme:

• posuvné podlahy s hydraulickými agregáty a pohony

• šneková pole

Z důvodu zajištění ochrany a disponibility návazné technologie je dopravovaný materiál tříděn a homogenizován:

• pro separaci feromagnetických částic je používán magnetický separátor s automatickým čištěním

• pro vytřídění nadrozměrného materiálu používáme robustní diskové třídiče vlastní konstrukce

• pro drcení vytříděného nadrozměrného materiálu jsou používány drtiče s prvky z otěruvzdorné ocele (Hardox)

Pro návaznou dopravu materiálu, v závislosti na podmínkách instalace, používáme dopravníky:

• řetězové (redlery)

• pásové

• šnekové

• vibrační

Pro tlakové oddělení dopravních cest paliva a kotle používáme rotační podavače s teplotní odolností až 850°C.

Nezbytnou součástí dopravy materiálu jsou přesypy a dopravní skluzy z otěruvzdorných materiálů (Hardox, plast) s možností monitoringu zahlcení (závalu) a klenbování.
Pro skladování dopravovaného materiálu v energetických provozech jsou používány řetězové (hrablové) dopravníky s otevřeným dnem a provozní zásobníky paliva.

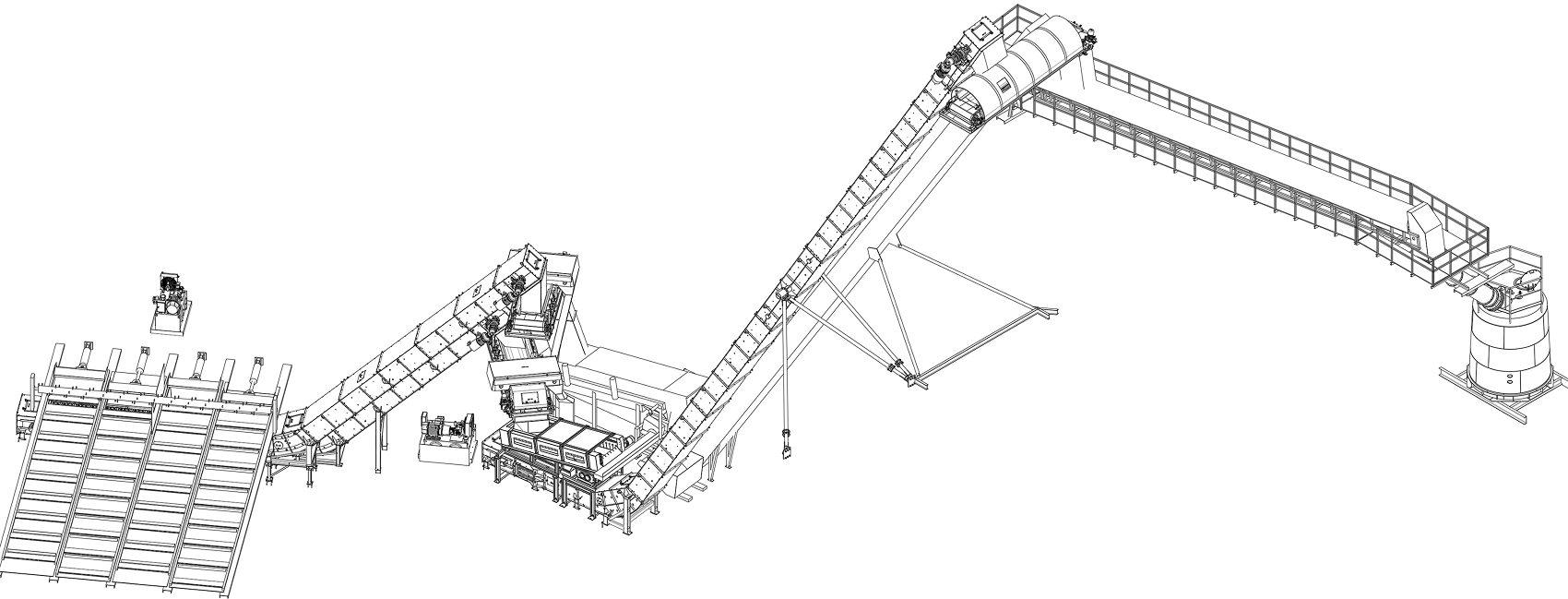

Obr. Dvě nezávislé transportní a homogenizační linky - Posuvné podlahy, separace Fe materiálu, třídění, drcení, dopravníky a společný provozní zásobník (Teplárna Strakonice a.s.-K1K2)

AIR TECHNIC s.r.o. navrhuje a dodává provozní zásobníky paliva (dřevní štěpky) v energetických provozech.
Pro zajištění vysoké disponibility energetických provozů (zásobování kotle palivem) jsou používány zásobníky s aktivním plochým dnem.

Eliminace klenbování materiálu v provozních zásobnících a rovnoměrná distribuce paliva do návazných dopravních cest je zajištěna posuvnými podlahami nebo rotačním rozrušovačem na dně zásobníku.
Konstrukce provozních zásobníků umožňuje současné plnění až čtyř návazných šnekových dopravníků.

Větrání zásobníku a eliminaci šíření prašnosti ze zásobníku je možné řešit instalací filtroventilačního zařízení s odvodem odprašků přímo do zásobníku. Provozní zásobník lze osadit systémem pro eliminaci a potlačení výbuchu v počáteční fázi.

Pro skladování dřevní štěpky většího objemu jsou používána kruhová betonová sila s rotačním šnekovým dopravníkem pro automatické vyprazdňování.

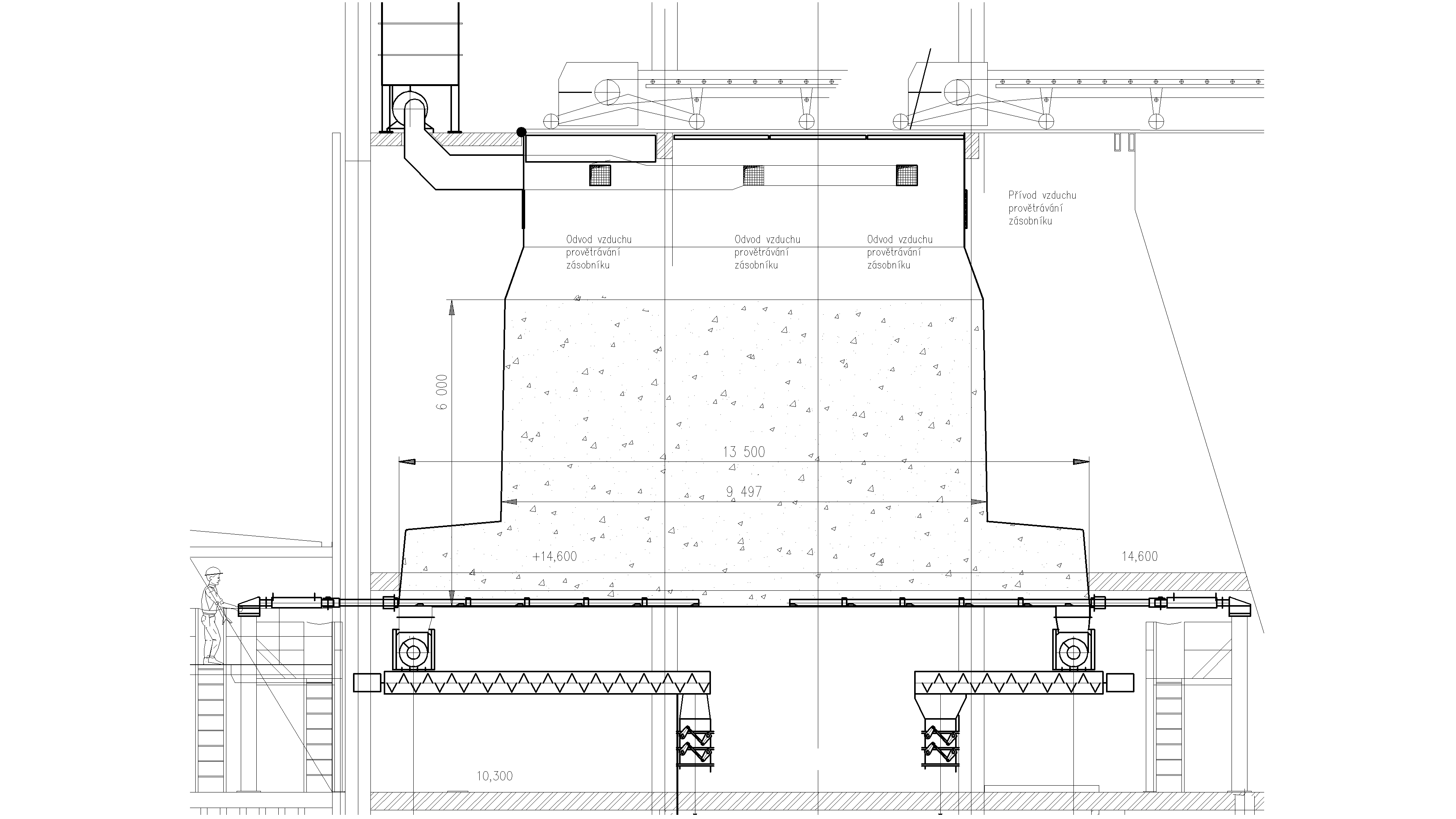

Obr. Provozní zásobník paliva s posuvnými podlahami (Plzeňská teplárenská a.s. - K7)
